惠州赛德玻璃油墨小讲堂——油墨的组成色料篇（中）
五、颜料的特性
1、颜料的上色力
①界说：
是指颜料出现颜色的强度，又称色强度。是某一颜料与其他颜料混合后出现本身颜色强弱的才能；
②影响要素：
颜料本身结构
颗粒形状
涣散度
光学特性
③衡量：
冲淡该颜料至某一水准所耗白色颜料量与冲淡规范颜料至同一水准所耗白色颜料的量之比，以％表明：
④对油墨功能的影响：
1）上色力强——颜料用量少，可降低成本
2）上色力低——油墨中颜料的用量比例需加大
3）有机颜料高于无机颜料
2、颜料的隐瞒力（不透明度）
①界说：
是指油墨膜中的颜料能隐瞒被印资料表面，使它不能透过油墨膜层而暴露的才能。即颜料隐瞒底色的才能，又称不透明度。
②衡量：
用隐瞒单位面积所需求颜料的克数来表明。g/m2

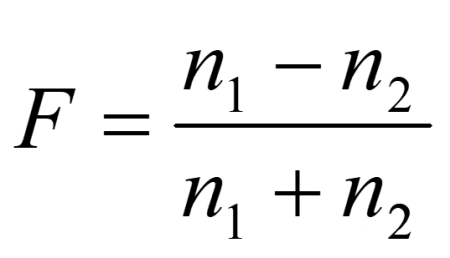

n1:颜料的折射率
n2:颜料所在介质的折射率
③决议隐瞒力的要素：
1）颜料折射率与连接料折射率的比值
比值=1时，颜料为透明体
比值>1时，颜料不透明
2）颜料对光的选择性吸收功能对光的吸收功能越强隐瞒力越强
3）颜料的晶体形状
如：斜方晶形的铬黄＜单斜晶形的铬黄
3、颜料的涣散度
①界说：是指颜料颗粒巨细和在连接猜中的涣散才能。
②影响要素：
1）颜料表面的潮湿性
2）比表面积
3）颗粒凝聚状况
③涣散度对油墨的影响：
1）油墨的细度
2）上色力
3）密度、隐瞒力
4）油墨结构的安稳性
4、颜料的吸油性
①界说：指必定量的颜料悉数潮湿构成浆状时所需求吸附的油量值，以100g颜料所需最低限度油料的克数表明。油g/100g颜料
②决议吸油量的要素：
1）涣散度：涣散度高、颗粒细、颜料的比表面积大，则吸油量大
2）颜料的水分：颜料水分多，吸油量低
3）油的酸度：酸度进步，颜料吸油量降低
4）颜料颗粒的形状
③吸油量对油墨的影响：
1）吸油量小，成墨后颜料所占比严重，隐瞒力强，但安稳性差，印刷时易发生堆墨、油墨易乳化等现象
2）吸油性好，油墨流动性好，其安稳性也好
④吸油量的测定：
在100g颜猜中不断滴加精制亚麻油，并随时以刮刀混合，开始时颜料仍坚持松懈状，最终可使悉数颜料粘结在一起构成球，若再加油，体系就会变稀，此时所用的油量即为吸油量。
5、颜料的密度与比溶积
①界说：
密度：单位体积颜料的分量,g/cm3
比容积：单位分量颜料的体积,cm3/g
②影响要素：
本身结构和分子组成决议
③对油墨的影响：
1）密度小，比容积大，制成的油墨转移功能好，覆盖面积大，颜料不易沉积，油墨安稳性好
2）密度大的颜料易发生沉积、结块及印刷中堆版等现象
D有机颜料=1～2g/cm3
D无机颜料=1.8～8.5g/cm3
6、颜料的耐抗性
——颜料在特定的环境条件下（光照、高温、酸、碱、溶剂）的物化功能坚持不变的才能。
六、颜料的物理状况对其功能的影响
粒子状况与耐溶剂性
★颜料与溶剂亲和力小，分子极性强，则在溶剂中的溶解度低，其耐溶剂或耐油渗功能好。
★颜料分子中含有极性替代基（-CONH-、NHCONH、NHCONHCO-等）可使分子间或分子内构成氢键，改动分子的集合状况，降低在有机溶剂中溶解度。
★颜料分子结构对称性强，其耐油渗性好；若颜料的分子量添加,则其粒子亦大，利于耐油渗性的进步。
粒子状况与耐晒性
★当粒子大时其比表面积小，吸收的光能被涣散，在空气与水分存鄙人，它的耐晒功能可取得进步。
粒子巨细与色力、色光联系
★颜料色力取决于颜料粒子的巨细、粒子的折光指数n及吸收系数k。当粒子直径很大时其色力与粒子直径成正比。
七、颜料化
意义：经过恰当的工艺办法，调整颜料粒子巨细的过程。
办法：关于粒子过小的：用溶剂处理，使其结晶进一步增大；关于粒子过大的：进行粉碎，涣散或加入添加剂来减少集合。
办法一 溶剂处理——首要用于偶氮颜料
办法：将粉状或膏状粗颜料与恰当有机溶剂混合，在必定温度下拌和一段时间，即可到达晶型安稳，粒子增大，进步了耐热性、耐晒性和耐溶剂性，增大隐瞒力。
常用溶剂：一般选用强极性溶剂，如吡啶、N-甲吡啶烷酮、喹啉、氯苯、二氯苯、甲苯、二甲苯、初级脂肪、醇类等。
办法二 水—油转相法
办法：利用有机颜料的亲油疏水性，将涣散在水中很细的颜料粒子在高速拌和下，加入到与水不相溶的有机高分子中（油相），则颜料粒子便逐渐由水中转入油相中，再蒸除油相中少量水分，取得油相膏状物，经高速拌和，便到达油墨、涂料使用粘度。
结果：颜料的涣散性、艳丽度、上色力均改善
办法三 无机酸处理法
酸溶法：粗酞菁溶于95%以上硫酸，注入水中，煮沸，过滤即成。
酸浆法：以60~80°C硫酸长期拌和，生成浆状，再注入水中得到均匀粒子。
酸研磨法：在无机盐存鄙人，经过具有强剪切效果的特别设备来处理，完成晶型的改变。硫酸用量少，除使用硫酸外，还选用氯乙烯、初级脂肪酸、芳黄酸等。
结果：颜料的涣散性、艳丽度、上色力均改善。
